| 品牌 | 其他品牌 | 處理廢氣種類 | 工業廢氣 |
|---|---|---|---|
| 處理濃度 | 500mg/l | 啟燃溫度 | 200℃ |

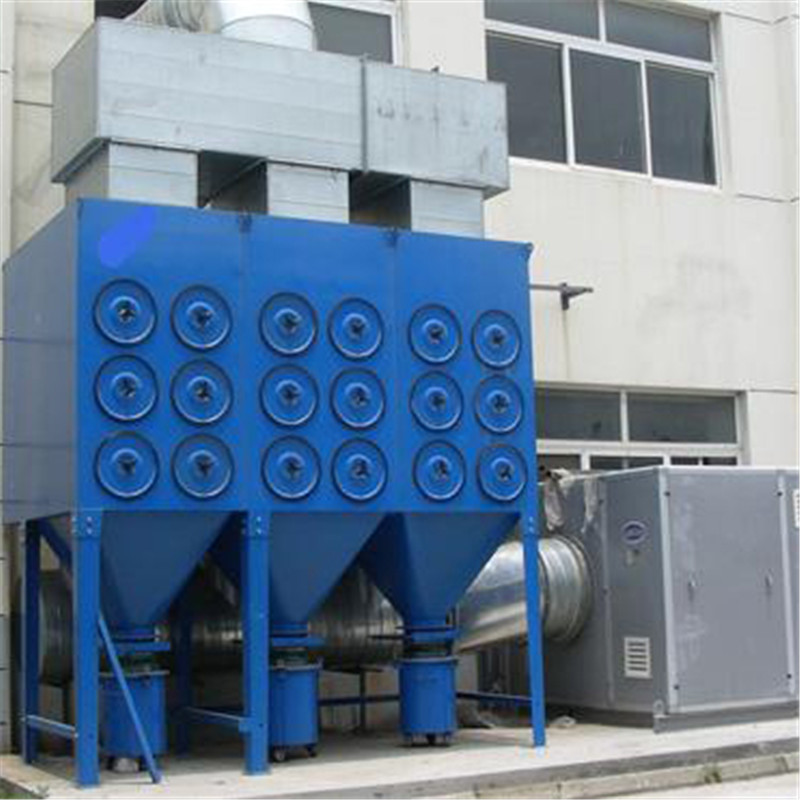

江蘇工業電焊煙塵廢氣處理設備濾筒除塵器
細微粉塵隨氣流穿過濾筒時被阻于濾筒外表面，潔凈氣體由出風口排出;當濾筒表面灰層較厚時，脈沖控制儀發出指令開啟噴吹閥，氣包內的壓縮空氣經噴吹管高速噴出，同時誘導數倍于噴射氣量的周圍空氣進入濾筒，并由內向外快速射出，將濾筒外表面的粉塵吹下落入集塵室內，后由放灰斗排出。除塵器清灰采用脈沖噴吹方式，既做到了*清灰，又不傷害濾筒，使濾筒使用壽命得以保障。清灰過程由脈沖控制儀自動控制，可采用壓力差控制或時間控制。 |
江蘇工業電焊煙塵廢氣處理設備濾筒除塵器
工作原理
含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。
濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，首先一分室提升閥關閉，將過濾氣流截?cái)啵缓箅姶琶}沖閥開啟，壓縮空氣以及短的時間在上箱體內迅速膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從*室清灰開始至下一次清灰開始為一個清灰周期。脫落的粉塵掉入灰斗內通過缷灰閥排出。
NHR系列式濾筒除塵器參數表
型號 | 濾筒數量 | 濾筒規格 | 過濾面積m2 | 脈沖閥數量 | 過濾風速m/min | 處理風量 m3/h | 除塵效率 | 過濾阻力Pa | 外形尺寸 | 重量 (Kg) | ||
L | W | H | ||||||||||
NHR2-8 | 8 | φ350×660 | 96 | 4 | 0.7~1.0 | 4000~5700 | 99.99%以上 | 500~1500 | 2159 | 1022 | 3183 | 860 |
NHR3-12 | 12 | 144 | 6 | 6000~8600 | 2159 | 1022 | 3673 | 1125 | ||||
NHR3-24 | 24 | 288 | 12 | 12100~17200 | 2159 | 2044 | 3673 | 1715 | ||||
NHR4-16 | 16 | 192 | 8 | 8000~11500 | 2159 | 1022 | 4163 | 1184 | ||||
NHR4-32 | 32 | 384 | 16 | 16100~23000 | 2159 | 2044 | 4163 | 2052 | ||||
NHR4-48 | 48 | 576 | 24 | 24200~34500 | 2159 | 3066 | 4163 | 2879 | ||||
NHR4-64 | 64 | 768 | 32 | 32200~46000 | 2159 | 4088 | 4163 | 3720 | ||||
NHR4-80 | 80 | 960 | 40 | 40300~57600 | 2159 | 5110 | 4163 | 4643 | ||||
NHR4-96 | 96 | 1152 | 48 | 48300~69000 | 2159 | 6132 | 4163 | 5538 | ||||
NHR4-112 | 112 | 1344 | 56 | 56400~80600 | 2159 | 7154 | 4163 | 6420 | ||||
NHR4-128 | 128 | 1536 | 64 | 64500~92100 | 2159 | 8176 | 4163 | 7293 | ||||
…… |
|
|
|
|
|
|
|
| ||||
